Světlo koncové zadní JOKON 830 P
Jokon typ 830 P-BL/BR/KO/RZ
6x
skladem ano
Popis produktu:

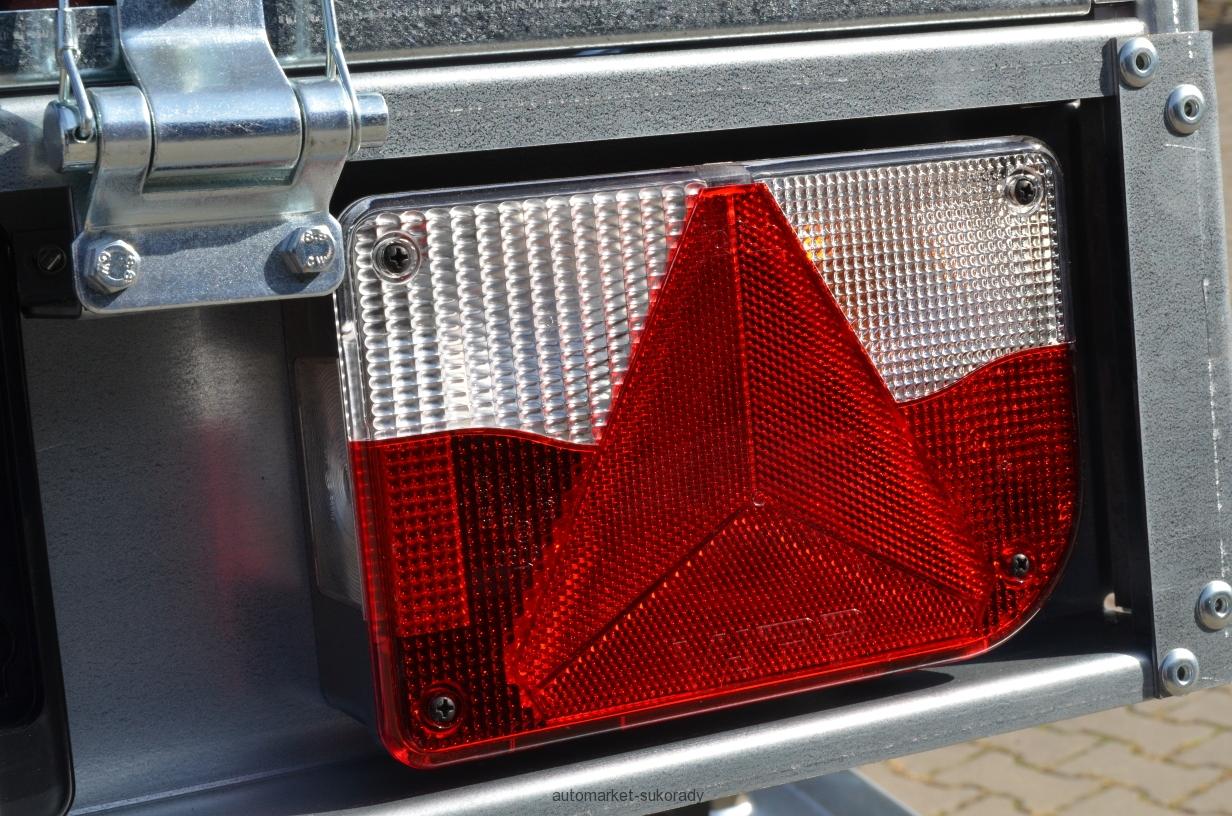

Světlo sdružené zadní pravé s integrovaným trolúhelníkem, kompletně osazeno žárovkami 12V, připojení vzadu na kulatý konektor s bajonetem. JOKON číslo 10.2110.160 (uváděno vzadu na světle) BBSK.
| Výrobce: | Jokon |
|---|---|
| určení strany: | pravá |
| směrová svítilna (blinkr): | ano |
| brzdová svítilna: | ano |
| zadní obrysová svítilna: | ano |
| osvětlení registrační značky: | ano |
| mlhová svítilna: | ne |
| zpětná svítilna (couvačka): | ne |
| integrovaná odrazka: | ano |
| typ odrazky: | trojúhelníková |
| provedení lampy: | žárovkové |
| žárovky součástí balení: | ano (12V) |
| provozní napětí: | 12/24V (dle žárovek) |
| typ vstupu (připojení): | konektor |
| typ konektoru: | bajonet 5 pinů |
| homologace: | E2-06061 |
| vyměnitelné sklo: | ano |
| Part ID: | 10.2110.160 |
| Objednací číslo: | 100161 |
Osazení žárovkami: 1x PY21W, 1x P21W/5W, 1x C5W (žárovky jsou součástí dodávky)

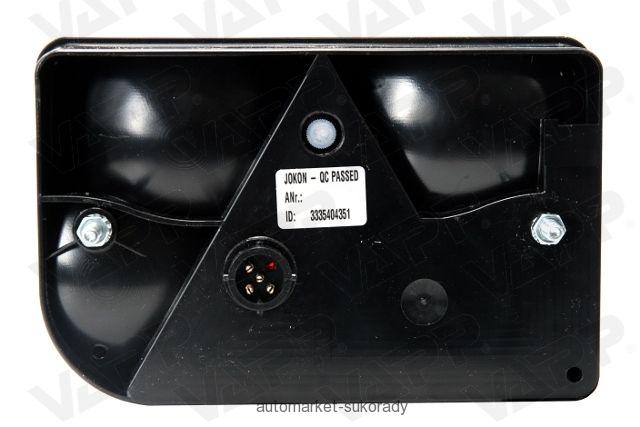

Zobrazené barvy odpovídají barvám vodičů dle norem ISO 1724 a ISO 11446. Barvy vodičů se mohou na různých přívěsech lišit, proto je třeba vždy správnost zapojení přezkoušet. Grafické znázornění představuje rozmístění pinů na zadní straně svítilny; je tedy shodné s rozmístěním pinů v bajonetu (vidlici) při pohledu ze zadní strany (od kabelu ke svítilně). Při čelním pohledu na bajonet (od svítilny ke kabelu) je zapojení zrcadlově obrácené.
Zapojení 5-pinového bajonetu na svítilnách Jokon, Fristom, Lucidity a Aspöck pro levou stranu:
.png)
Zapojení 5-pinového bajonetu na svítilnách Jokon, Fristom, Lucidity a Aspöck pro pravou stranu:
